Мітчики

Який мітчик вибрати і чому?

Нарізати оперативно якісне різьблення у виробах, з різних металевих сплавів, дозволить мітчик. За рахунок простоти конструкції цим інструментом можуть користуватися не тільки професіонали, а і людина без певних навичок. Для отримання різьбових каналів у наскрізних або глухих отворах може застосовуватися, як ручний, так і машинний спосіб.

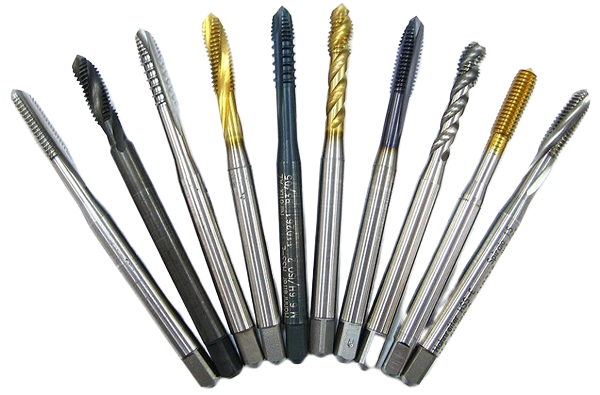

Різновиди мітчиків

  З урахуванням способу нарізання є мітчики декількох видів:

Мітчики ручні.

Цей різьбонарізний інструмент користується великою популярністю під час здійснення слюсарних робіт. Надійна фіксація, в ручному воротку, забезпечується за рахунок виконання хвостової частини квадратного перерізу. Двох - або трехкомплектный варіант виготовлення дає можливість робити різьбові канали в отворах різного типу. Перший – традиційно застосовують для нарізавання різьби зі стандартним кроком діаметром до 24 мм

Мітчики машинно-ручні.

Такі універсальні мітчики можна використовувати, як для ручного застосування, так і машинного, за рахунок установки в патрон різьбонарізного металорізального верстата або різьбонарізного маніпулятора. Вони випускаються в двох виконаннях:

-Мітчики з прямими канавками, для відведення стружки

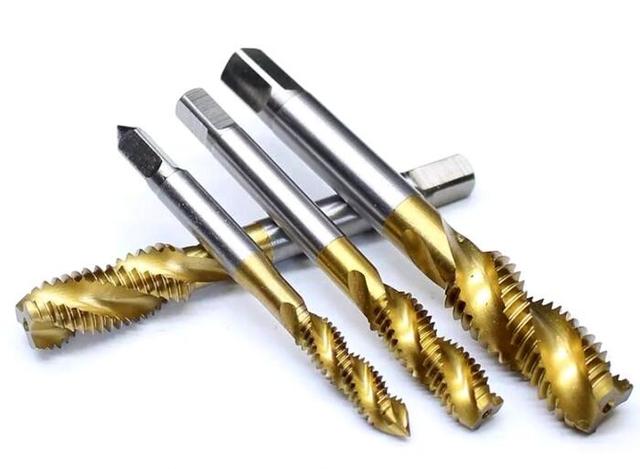

 Мітчики гвинтові – мають спіральні канавки для відведення стружки

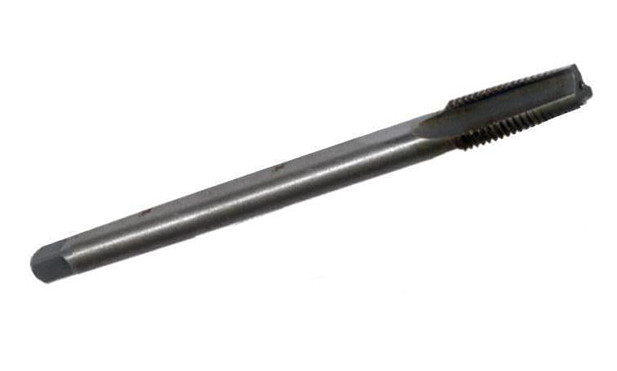

Мітчики гайкові

Дають змогу нарізати різьбу на декількох гайках за одну установку. Головна їх особливість – збільшена довжина хвостової частини. В основному застосовують при роботі на токарних верстатах. Також бувають гайкові мітчики прямі й гайкові мітчики гвинтові.

 Мітчики для лівої різьби.

Випускаються з таким же кроком і діаметром, як і звичайні мітчики. Але цей вид нарізного інструменту має ліве напрям витків різьби.

· Мітчики конічні дюймові.

Дозволяють отримувати конічну різьбу в американській та європейській системі вимірювань. Дають можливість нарізати як наскрізні, так і глухі різьбові канали у виробах із сталі або чавуну. Випускаються в двох - або трьохкомплектному виконанні з 3 класами точності.

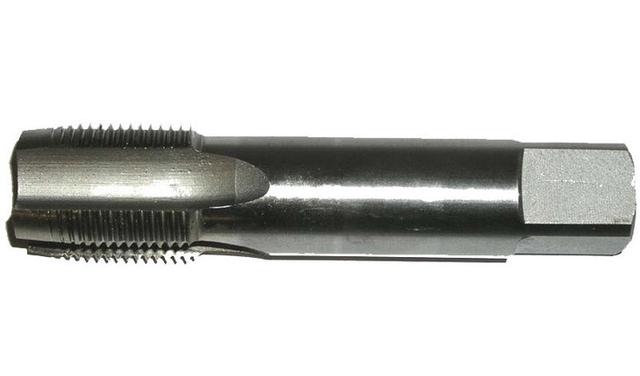

· Мітчики трубні.

Такий нарізний інструмент призначений для ручного і машинного застосування. Вони можуть мати тупий або гострий захід. Мітчики трубні дюймові в основному використовують в системах водопостачання. Випускаються з розмірами в діапазоні 1/8...2 дюйми.

Також мітчики для нарізання різьби потрібно вибирати з урахуванням оброблюваного матеріалу. В залежності від цього параметра нарізний інструмент випускається з певним переднім кутом. Так:

· для роботи з легованими, низьколегованими, покращеними, нержавіючими сплавами цей показник повинен бути в межах 8...100;

· при нарізанні різьби у нев’язких вуглецевих і конструкційних сталях, а також в алюмінії – 12...150;

· для роботи з важкооброблюваними нержавіючими сплавами – 6...80;

· при обробці чавуну, латуні, бронзи, твердої пластмаси – 0...30;

· для нарізання різьби в сплавах, що дають довгу стружку, таких як алюміній, цинк, магній – 15...200.

Мітчик для внутрішньої різьби існує з різною кількістю формуючих проходів:

· однопрохідні – з подовженою робочою частиною, що дають можливість робити готові гвинтові канавки за один прохід;

· багатопрохідні – випускаються двухкомплектними або трехкомплектними наборами, що дозволяють формувати різьблення за кілька проходів певним нарізним інструментом.

Мітчики  виготовляються з:

· інструментальних сталей – У7;

· легованих сплавів –9ХС;

· швидкорізальних сталей – Р18, Р6М5, Р6М5К5

Мітчики метричні гвинтові, володіють рядом незаперечних переваг:

· надається можливість нарізати різьбу без рясного охолодження;

· за рахунок наявності гвинтових канавок забезпечується більш легке і швидке відведення стружки;

· можна без проблем нарізати різьбу в деталях з різних сплавів;

· надається можливість робити різьблення великої глибини, більше трьох діаметрів отвору.

Нарізати внутрішню різьбу можна кількома способами:

· вручну;

· на металообробному верстаті.

Нарізування різьби мітчиком вручну

Цей процес стандартно здійснюється за наступним алгоритмом:

· Оброблюваний виріб з урахуванням ваги та габаритів виставляється і надійно фіксується, це можуть бути слюсарні лещата або спеціальні притиски для кріплення на столі.

· В деталі просвердлюється суворо вертикально отвір потрібного діаметру. Його необхідно визначити з урахуванням геометричних параметрів різьби і металу, в якому будуть робитися гвинтові канавки. Для цього існують спеціальні таблиці. Якщо їх немає, то фахівці рекомендують від діаметра різьби відняти її крок.

· Процес нарізання різьбових канавок вручну здійснюється за допомогою зворотно-поступальних рухів. Як правило, вперед робиться півтора – два оберти, назад-половина, або цілий .

· Для попереднього формування різьбових канавок застосовують чорновий мітчик ,для нарізки різьби. Його фіксують у воротку.

· Для отримання якісної різьби використовується чистовий ріжучий інструмент.

Таким способом можна робити гвинтові канавки ,як наскрізних, так і глухих отворів.

Нарізування різьби на металообробному обладнанні

Для нарізання різьби на токарному або фрезерному верстаті, застосовують машинний мітчик. Для його надійної та правильної фіксації використовується різьбонарізний патрон, в який встановлюється цанга різьбонарізна, відповідного розміру. Такий спосіб застосовують для нарізання різьб у наскрізних і в глугих отворах за один прохід.
